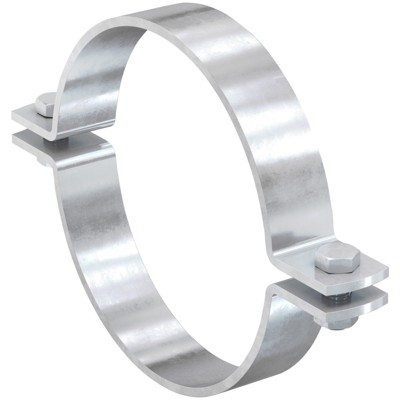

fischer – Rohrschelle zweischraubig FRS-L Universal 31-37

BESCHREIBUNG

Die fischer Rohrschelle FRS-L Universal ist eine zweischraubige Rohrschelle aus galvanisch verzinktem Stahl der Werkstoffgüte DD11 mit Kombi-Anschlussgewinde M 8/M 10 und einem Schallschutznachweis. Der Schnellverschluss garantiert eine einfache und zeitsparende Montage. Die Ausführung mit zwei Schrauben ermöglicht die optimierte Anpassung an den Rohraußendurchmesser. Zusammen mit dem Kombi-Anschlussgewinde erhöht dies die Flexibilität. Damit können Rohrleitungen mit einem Außendurchmesser von 8 – 119 mm mit Gewindestange oder Stockschraube entsprechend den Brandschutzanforderungen der Feuerwiderstandsklasse R 120 und der MLAR im Innenbereich befestigt werden. Die Rohrschelle entspricht mit einer chlor- und silikonfreien Schalldämmeinlage den Anforderungen der DIN 4109.

TECHNISCHE DATEN

Anerkennung Factory Mutual0AnschlussgewindeM 8 / M 10Anschlussgewinde (metrisch)M 8 / M 10Anwendungsbereichbefestigen von Rohrleitungen mit Gewindestangen – befestigen von Rohrleitungen mit StockschraubenBrandprüfung1BrandverhaltenDIN 4102: Klasse B2Breite74Breite b74 mmBreite Schellenband18 mmBreite x Stärke Schellenband18 x 1.0 mmDOP – Declaration of Performance0DämmeinlageSchallschutzEigenschaftZweischraubigkeit für optimierte Anpassung an Rohraußen-Ø – zweischraubig mit Schnellverschluss – SchalldämmeinlageEigenschaft Werkstoff Schalldämmeinlagechlor- und silikonfreiempfohlene statische Last (zentr. Zug) max.0.7EPD – Umwelt Produktdeklaration0FeuerwiderstandsklasseR 120GewindereduzierungM8 / M10Gütesiegel1Höhe H61Höhe Z38LastniveauleichtLastwerte0Materialgalvanisch verzinkter StahlMax. empf. statische Last (zentr. Zug)0.70 kNNenngröße“1″““ innet_weight1273.00 GrammOberflächegalvanisch verzinktProfi / DIYProfiPrüfzeichen1Reale Inhaltsmenge25 StückSchalldämmungfür DIN 4109Schichtdicke Oberflächemind. 5 µmShorehärte (A)55 ± 5°Sicherheitsdatenblatt0Spannbereich31 – 37 mmSpannbereich bis37 mmSpannbereich von31 mmStärke Schellenband1 mmTechnische Dokumentation0 – 0Temperaturbereich bis+ 100 °CTemperaturbereich von-40 °CTypbezeichnungRohrschellenVDS-ZulassungJaVerpackungsvarianteFaltschachtelVerschlussschraubeFlachkopfschraube mit KombikreuzschlitzVerschlussschraube (metrisch)M 5Verwendung mitGewindestangen – StockschraubenWerkstoffStahl DD11 (Werkstoff-Nr. 1.0332) nach DIN EN 10111Werkstoff SchalldämmeinlageSBR/EPDM
