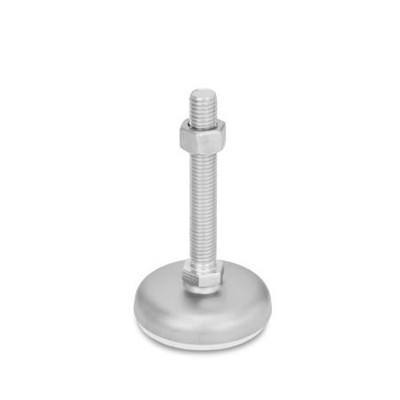

Ganter Norm® – 343.6-32-M10-63-KR Gelenkfüße, Fuß / Verstellspindel Edelstahl

BESCHREIBUNG

Die statische Belastbarkeit der Gelenkfüße GN 343.6 ist begrenzt durch die zulässige Belastbarkeit der Gelenkkugel mit Verstellspindel (Werkstoff 1.4305).

Dabei gehen die in der Tabelle angegebenen Werte von einer reinen Druckbelastung senkrecht zum Gelenkfuß aus. Die in der Praxis häufig auftretenden zusätzlichen Biege- und Knickbeanspruchungen führen zu einer Minderung der Belastbarkeit der Verstellspindel und müssen entsprechend berücksichtigt werden.

Gelenkfüsse der Form KSE / KRE verfügen über leitfähige Kunststoffkappen, die eine elektrostatische Aufladung verhindern. Die ESD-Konformität wurde nach DIN EN 61340-5-1 / DIN EN 61340-5-3 geprüft und bestätigt.

Gelenkfüße GN 343.6 sind nicht demontierbar.

TECHNISCHE DATEN

FormKR. mit Kunststoffkappe. rutschfestFußdurchmesser d132Gewicht0.097 kgGewinde d2M 10Gewindelänge l163L223L45L56.5RoHsJaStatische11. 11SW15
